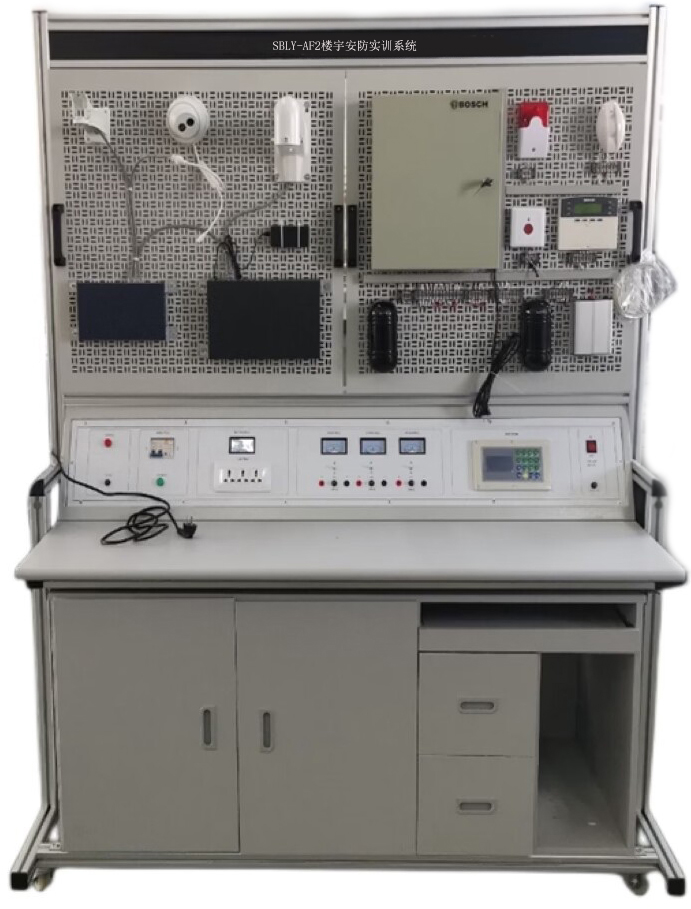

SBLY-AF2樓宇安防實訓系統
一、樓宇安防實訓設備參數及性能：
1、樓宇安防實訓裝置組成：
樓宇安防實訓系統采用開放式和拆裝式結構設計，采用鋁合金型材+網孔板結構，桌面為高級防火防水板，耐磨高密度板，結構堅固，配有常用電源控制柜，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜，用于放置工具、存放資料等，實訓桌還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。本系統全部元器件均采用實物，整個實訓裝置主要由幕簾探測器、紅外探測器、報警主機、門磁、緊急按鈕、聲光報警器、感煙探測器、智能考核器、然氣探測器、警號、Modem、光束對射控制測器、擴展模塊系統等組成。
2、系統實訓功能：
能進行各種防盜報警系統聯動操作演示、編程設置，拆布防的操作和設置、各種探測器設置和操作、報警主機鍵盤的基本操作、鍵盤操作指令的使用方法、各權限密碼設置的編程與驗證、防區連接與控制的編程、防區開關、響鈴及軟防區的編程、防破壞功能的驗證、布防后延時的設置、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。并可與安防系列中的其它設備聯網進行各種綜合實訓。
3、無線故障考核軟件
系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
1、該系統還可通過PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
2、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
3、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
*4、安防報警中心管理實訓軟件
a.系統基于Windows XP 系列版本以上
b.用戶自定義設備功能操作
c.用戶自定義地圖導入
d.報警設備信息編輯
e.通訊自定義設置
f.信息查詢
g.操作員管理
h.報警記錄與信息處理
i.管理員密碼設置及多級管理密碼設置等
二、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：160×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
三、設備基本功能：
1.主機采用LED和液晶鍵盤，每個防區可有1個LED燈（最多支持16個防區），加上8個系統狀態指示燈，用以顯示系統布防、火災報警和系統故障。
2.液晶LCD鍵盤，兩行16字符的液晶屏可以顯示客戶編好的防區和分區的標題（描述短句）。用戶可以通過簡單的兩鍵命令來調整鍵盤蜂鳴器的音量和背景光的亮度。系統編程時需要使用LED和液晶鍵盤。
3.LED 和LCD鍵盤可以在同一個系統里混合使用。
4.防區
5.可以支持248個防區，任何一個防區可跟隨15個可編程的防區功能中的一個。
6.自動布防/延時布防
7.每個分區的每天的自動布防時間可編。用戶可以利用延時布防來取代系統的自動布防時間，或者給主機指定一個特定的時間。
8.公共分區
9.一個分區可以編程為跟隨一些或所有其它分區的布防狀態。只有當與公共分區相關聯的所有分區都布防后，公共分區才會布防。這樣使得系統在保護好公共區域（如大廳、人口等）的同時，還可以保持分區的獨立性。
10.煙感探測器報警確認
11.當煙感探測器第一次探測到有報警信號時，系統自動地將此探測器復位，如果在確認時間內再次探測到有報警信號時，主機立即將事件確認為火災報警。這樣既能減少潛在的誤報，又能對報警作出快速反應。
12.強制布防
13.系統可以根據一些可編的多種布防設置，在自動旁路一組防區后布防。
14.應答機優先
15.內置答應機優先的功能，無需外部硬件。
16.1.電源輸入：18VAC，50VA，50Hz或60Hz
17.總電源輸出：12VDC，2.5A
18.鍵盤電源：12VDC，1.0A
19.可選待機電池 (D1272) ：12V，7.0AH (可支持35AH)
20.系統輸出
21.系統提供3個獨立可編的輸出，它們可以用來跟隨報警、進出控制、系統故障、煙感探測器復位或主機布防狀態等事件�？蓴U(kuò)展到256個輸出。
22.報警輸出（繼電器），一般為常開，與輔助電源相連為1.75A。
23.可編程輸出1，固態電流 ( 最大為1A) ，可用于報警、布防狀態或進出控制。
可編程輸出2，固態電壓( 最大0.5A)，可用于報警、布防狀態或進出控制。
四、實訓操作
①防盜報警的模擬操作
②有線防區的主機編程方法
③使用編程軟件主機編程方法
④綜合簡化編程方法
⑤編程軟件的使用方法
⑥系統的設計與連接法
