可編程控制器（PLC）實驗室設備

PLC實驗室設備、PLC實驗室

PLC實驗室是專業兼基礎實驗室，主要承擔《PLC與控制技術》《機電控制與PLC》《變頻技術》《計算機控制技術》等課程的基礎性實驗、開放性實驗、課程設計及畢業設計等任務。本室旨在幫助學生加深鞏固對所學PLC、電機、變頻器等課程理論知識的理解，提高實際動手和設計能力�？删幊虒嵱栄b置、工業網絡化自動化實驗裝置、PLC實驗室設備面向電氣工程及其自動化、機械電子工程、機器人等專業學生。
可編程控制器(PLC)實驗室是電類和非電類專業的專業基礎實驗室,承擔全校工程類專業的可編程控制器的實驗教學任務, 并對工科類各專業學生進行開放實驗、課程設計和畢業設計以及教師的科研教學提供實驗場所和設備。目前，PLC實驗室主要設備有PLC實驗臺、計算機、變頻器、觸摸屏、組態軟件及相關控制對象。
PLC實驗室安排有大量的設計型實驗，包括具體工程對象的控制、遠程通信控制和組態編程實驗等；旨在通過實驗，增強學生的學習積極性，培養學生的動手能力，深化對理論的理解，更好的掌握基礎知識、基本理論、基本技能，強化工程能力和創新能力的培養，提高學生發現問題、分析問題和解決問題的能力。為學生畢業后盡快適應相關崗位需求奠定良好的基礎，充分體現了“成果導向”的工程教育專業認證理念。
可編程控制器(PLC)是以微處理器為基礎，綜合了計算機技術、自動控制技術、通信技術而發展起來的一種通用的工業自動控制裝置。它的高可靠性和適應惡劣環境的能力，在工業自動化的各個領域獲得了廣泛的應用，已成為現代工業控制的三大技術支柱之一。
在工業控制領域，無論是簡單的邏輯順序控制與數字程序控制，還是復雜系統的控制，采用適當?shù)腜LC都能獲得滿意的控制效果。在計算機集成制造系統(CIMS)與計算機集成過程控制系統(CIPS)中，PLC起到了重要的作用。在網絡化的多級工業控制系統中，PLC在設備級與控制級有著其它控制裝置無法比擬的優勢。因此，熟悉各主要系列PLC的功能及特點，掌握PLC的原理、編程、組態及PLC控制系統設計方法，是電氣工程師、控制系統設計人員及相關專業人員必備的基本技術之一。

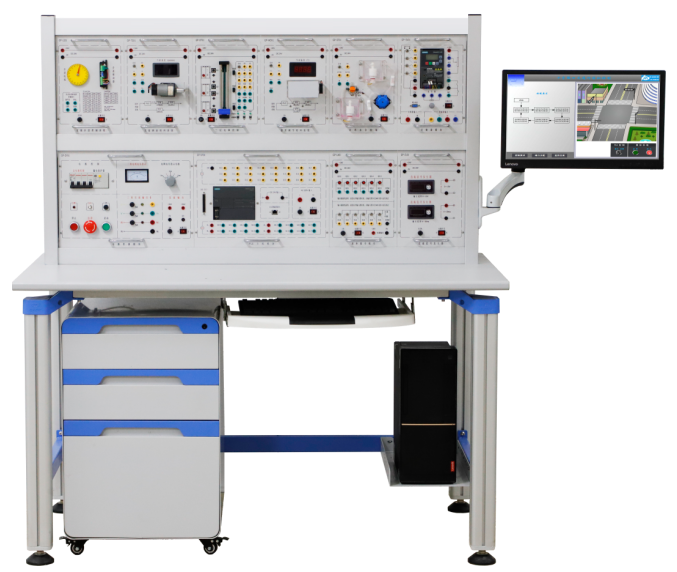

PLC實驗室

適用于高等院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的必修課程《可編程控制器技術》、《電器及PLC控制技術》《觸摸屏原理及其應用》、《變頻器原理及其應用》或選修課程《PLC及其應用》的教學與實訓。

PLC主機：FX3U-48MR 輸入24點輸出24點
變頻器：變頻器實訓組件：配置三菱FR-D720S 0.4KW變頻器，帶有RS485通信接口及BOP操作面板
觸摸屏：7英寸昆侖通態，256色

1.實驗項目

1、基礎PLC實驗

1）自控交通燈系統

2）自動沖壓機系統

3）自動售貨機系統

4）自控成型系統

5）電梯自動控制系統

6）自動洗衣機系統

7）機械手控制

8）五相步進電機

2、變頻器實驗

1）變頻器的認識實驗

2）變頻器的參數設定與操作

3）變頻器的面板控制

4）變頻器的電位器控制

5）變頻器的電壓控制

6）變頻器的電流控制

7）變頻器的多段速度控制電動機

8）變頻器狀態信號顯示與采集

9）三相異步電動機的開環調速實驗

3、觸摸屏實驗

1）基于觸摸屏控制的自控交通燈系統

2）基于觸摸屏控制的自動沖壓機系統

3）基于觸摸屏控制的自動售貨機系統

4）基于觸摸屏控制的自控成型系統

5）基于觸摸屏控制的電梯自動控制系統

6）基于觸摸屏控制的自動洗衣機系統

7）基于觸摸屏控制的機械手控制

8）基于觸摸屏控制的五相7步進電機

4、PLC和變頻器實驗項目

1）基于PLC的變頻器的正反轉實驗

2）基于PLC的變頻器的多段調速實驗

3）基于PLC通信控制正反轉

4）基于PLC通信讀取變頻器電壓電流頻率

5）基于PLC通信控制變頻器加速減速正反轉停止及同時讀取電壓電流頻率

6）基于PLC通信控制變頻器正反轉設置頻率及讀取運行頻率

5、PLC變頻器觸摸屏綜合實驗項目

1）觸摸屏控制PLC的變頻器的正反轉實驗

2）觸摸屏控制PLC的變頻器的多段調速實驗

3）觸摸屏控制PLC通信控制正反轉

4）觸摸屏控制PLC通信讀取變頻器電壓電流頻率

5）觸摸屏控制PLC通信控制變頻器加速減速正反轉停止

6）觸摸屏控制PLC通信控制變頻器正反轉設置頻率及讀取運行頻率

6、電氣控制實驗項目

1、接觸器點動與連續轉動電路連接

2、按鈕聯鎖的正、反轉控制電路連接

3、接觸器聯鎖電動機正、反轉電路連接

4、接觸器和按鈕雙重聯鎖、反轉控制

5、電動機定子繞組串聯電阻啟動控制電路

6、按鈕切換的Y/△啟動按鈕控制電路的連接

7、時間繼電器切換的Y/△啟動控制電路連接

8、電動機半波整流能耗制動控制電路連接

9、電動機全波整流能耗制動控制電路連接

10、電動機反接制動控制電路連接

11、電動機往返行程控制電路連接實訓

12、電動機順序啟動控制電路連接實訓

13、電動機定時轉動運轉控制電路連接實訓

14、普通車床控制電路連接

15、CA6140車床電氣控制電路

16、電動葫蘆電氣控制

7、PLC控制三相異步電機實驗

1、PLC控制三相異步電動機單向點動控制

2、PLC控制三相異步電動機單向連續運轉控制

3、PLC控制三相異步電動機單向連續帶點動控制

4、PLC控制三相異步電動機多地控制

5、PLC控制三相異步電動機順序控制

6、PLC控制三相異步電動機雙重聯鎖正、反轉控制

7、PLC控制三相異步電動機自動往復控制

8、PLC控制手動和自動往復運動的控制

9、PLC控制三相異步電動機串電阻降壓啟動控制

2.主要硬件配置

主要包含:實驗桌、實驗臺、電壓源/電流源模塊、PLC模塊、觸摸屏模塊、變頻器模塊、電氣實操器件、虛實一體接口模塊、智能電路診斷模塊、自控交通燈系統實驗模塊、自動沖壓機系統實驗模塊、自動售貨機系統實驗模塊、自控成型系統實驗模塊、電梯自動控制系統、自動洗衣機系統實驗模塊、機械手控制、五相步進電機實驗模塊、實訓電機等。

3.教學效果：培養學生理論聯系實際的能力，培養學生掌握熟悉基本的PLC實驗項目，能夠獨立完成，使學生掌握PLC可編程控制器的工作原理、特點及其應用按系統設計圖完成系統連接、運行調試，修改硬件接線、控制軟件或設定參數，最終完成設計任務為畢業設計及今后從事相關的工作奠定一定的實踐基礎。

4.學時安排

序號	課程單元	學習任務及教學要求	參考學時
1	PLC實驗	1.1電器及PLC控制技術理論內容	4
		1.2基礎PLC實驗	4
		1.3變頻器實驗	2
		1.4觸摸屏實驗	2
		1.5PLC和變頻器實驗項目	2
		1.6PLC變頻器觸摸屏綜合實驗項目	2
		1.7電氣控制實驗項目	2
		1.8PLC控制三相異步電機實驗	2
